Grâce à son double affichage LED, son bargraph intégré, ses touches tactiles avec retour haptique et son assistant de configuration intuitif, l’IM2-P offre une utilisation simple et efficace.

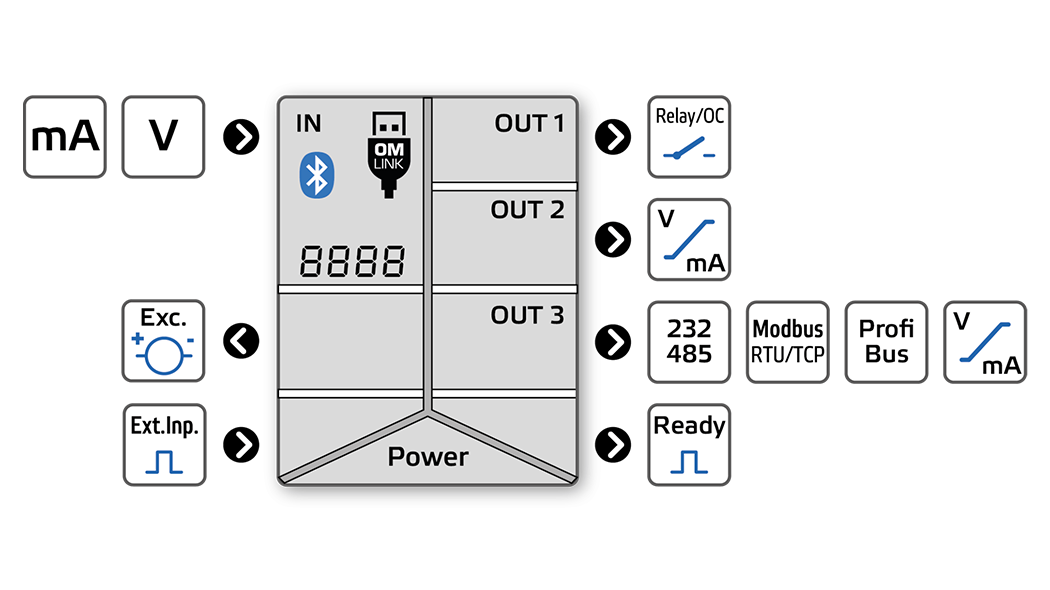

Son architecture modulaire permet d’adapter facilement les fonctions de l’appareil aux besoins spécifiques des applications : surveillance de process, intégration de signaux, contrôle de seuils, transmission des données et enregistrement des mesures.
Points forts

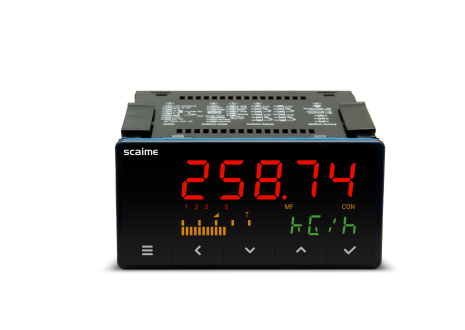

- Indicateur numérique LED 6 digits avec affichage secondaire et bargraph intégré
- Moniteur de process et intégrateur universel
- Processeur 32 bits haute performance
- Convertisseur A/N 24 bits
- Précision jusqu’à 0,02 % de la pleine échelle
- Fréquence d’échantillonnage jusqu’à 1200 mesures/seconde
- Affichage principal LED 3 couleurs configurable
- Touches tactiles avec rétroéclairage RGB et retour haptique
- Assistant de configuration intégré pour une mise en service simplifiée
- Fonction intégrateur avec affichage de la valeur instantanée et cumulée
- Fonctions mathématiques avancées intégrées
- Linéarisation jusqu’à 100 points
- Filtres numériques programmables
- Fonction Teach-In pour calibration simplifiée
- Enregistrement interne des données de mesure
- Format DIN 96 x 48 mm
- Alimentation universelle 10...30 V AC/DC ou 80...250 V AC/DC
Entrées analogiques
- ±5 mA
- 0...5 mA
- ±20 mA
- 0...20 mA
- 4...20 mA
- ±2 V
- ±5 V
- ±10 V
Fonctions intégrées
- Fonction intégrateur avec :
- Affichage de la valeur instantanée
- Affichage de la valeur cumulée
- Base de temps configurable
- Constantes de multiplication et division programmables
- Mise à zéro automatique
- Tare
- Compensation d’offset
- Mémorisation des valeurs minimum et maximum
- Détection et affichage des valeurs de pic
- Filtrage numérique configurable :
- Moyenne arithmétique
- Moyenne glissante
- Filtre exponentiel
- Arrondi d’affichage
- Linéarisation multipoints
- Simulation de signal pour essais
- Journalisation des événements et erreurs
- Démarrage temporisé
- Horloge temps réel
- Gestion temporelle des fonctions
Entrées logiques
- 3 entrées isolées PNP/NPN ou contact sec
- Fonctions configurables :
- Tare
- Reset tare
- Maintien de mesure (Hold)
- Enregistrement des données
- Reset valeurs mini/maxi
- Reset valeur de pic
- Verrouillage clavier
- Commandes externes personnalisées
Sorties de commande
- Relais
- Sorties collecteur ouvert
- Comparateurs programmables avec :
- Seuil
- Hystérésis
- Temporisation d’activation
- Temporisation de désactivation
- Fonction fenêtre
- Fonction dosage
Sorties analogiques
- 0...2 V
- 0...5 V
- 0...10 V
- ±10 V
- 0...5 mA
- 0...20 mA
- 4...20 mA
Communications
- ASCII
- Modbus RTU
- Modbus TCP/IP
