TOMASSIS - Pont-bascule pèse-dumper en carrière

Le client

TOMASSIS ENGINEERING est une société grecque active dans le développement, la conception, la fabrication et la commercialisation de systèmes de pesage industriels et d’automatismes de pesage.

TOMASSIS Engineering est spécialisée dans les ponts-bascules, les balances, les systèmes de dosage, le pesage de silos et de réservoirs ainsi que les applications avec automatismes de pesage.

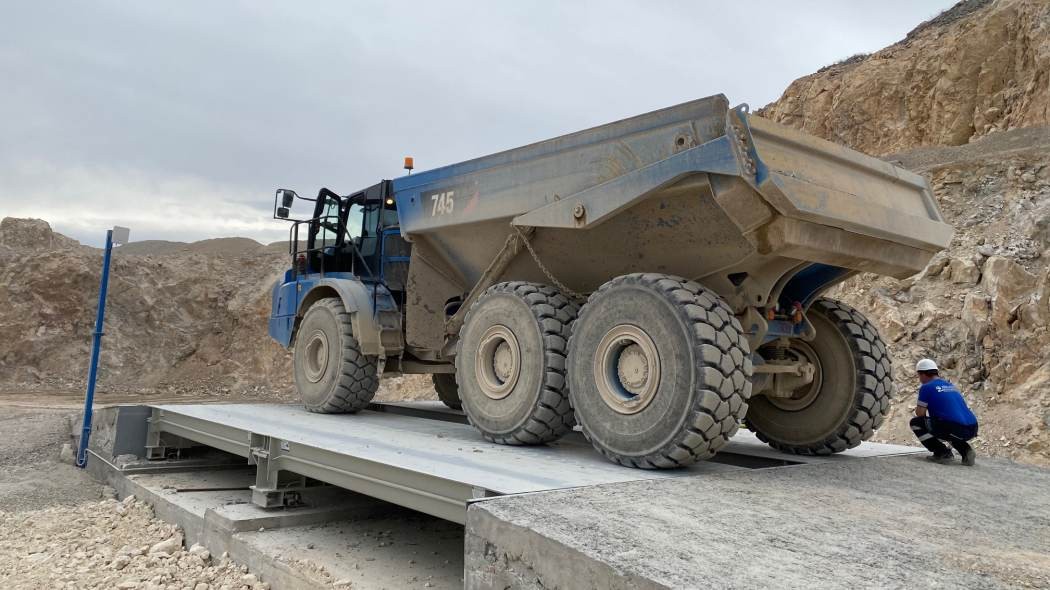

Pour un site de carrière, TOMASSIS ENGINEERING a conçu un pont-bascule spécial destiné au pesage de tombereaux articulés de grande capacité. Le projet imposait une capacité nominale de 200 t avec un échelon de 50 kg, sur un tablier de 7 m de large et 9 m de long.

Son besoin

Le principal défi consistait à réaliser une structure mécanique la plus basse possible, afin de limiter la hauteur du pont, tout en conservant une excellente précision métrologique et une grande robustesse pour un environnement de carrière.

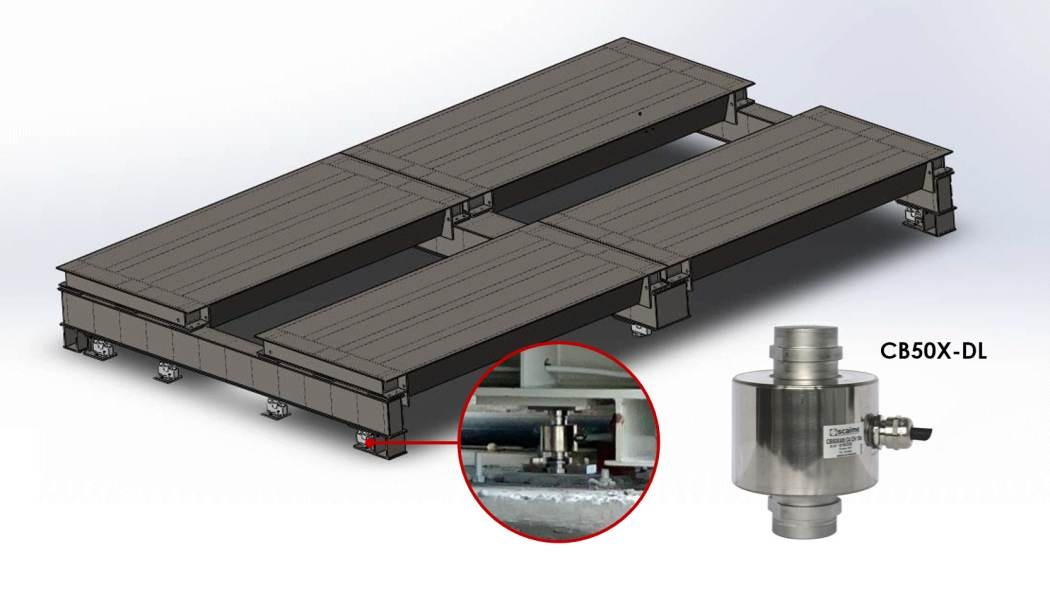

Pour atteindre cet objectif, le tablier du pont-bascule de 7 m X 9 m devait reposer sur 12 points d’appui répartis sur trois longerons.

Le système de pesage devait également permettre une mise en service simplifiée, sans nécessiter la mise à disposition de masses étalons lourdes sur le site.

Notre solution

Pour répondre aux besoins du client, SCAIME a proposé 12 capteurs de pesage en compression numériques CB50X-DL, de capacité 40 t chacun.

Le choix du CB50X-DL répondait directement aux objectifs du projet :

Robustesse mécanique élevée adaptée aux charges dynamiques et aux conditions d’exploitation en carrière.
Précision compatible avec les exigences d’un pont-bascule 200 t/50 kg.
Sortie numérique calibrée permettant une mise en service sans recours systématique à des masses étalons. Chaque capteur de pesage fournit une sortie numérique étalonnée (200 000 points pour 40 t avec une précision typique de 0,1 %). Cette caractéristique permet d’effectuer un pré-étalonnage précis du pont directement à partir des capteurs.

12 Capteurs de pesage compression numériques CB50X-DL 40t 12 kits de montage LPM spécifiquement pour le montage des CB50X sur un pont-bascule Boîtiers de raccordement et électronique compatibles avec l’architecture numérique SCAIME
PRODUITS SCAIME

Bénéfices client

Réduction de la hauteur mécanique du pont-bascule grâce à la multiplication des points d’appui et à l’intégration compacte des capteurs de pesage.
Mise en service simplifiée : l’étalonnage initial peut être réalisé à partir des données numériques calibrées des capteurs de pesage, évitant l’acheminement de masses étalons sur le site de la carrière.
Réduction des coûts logistiques et du temps d’immobilisation lors de la mise en service et des interventions de maintenance métrologique.
Robustesse adaptée aux environnements minéraux : poussières, vibrations, chocs et trafic de véhicules lourds.
Grande stabilité de mesure grâce à la technologie numérique du CB50X-DL et à la répartition des charges sur 12 appuis.
Évolutivité et diagnostic facilités par l’utilisation de capteurs de pesage numériques adressables et calibrés individuellement.
